3M 9V4-S3L-VAR-1.00 QDD ASSY线束国产替代
线束,3M线束,9V4-S3L-VAR-1.00线束

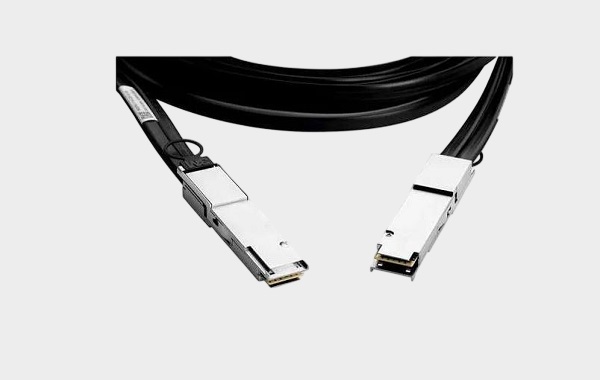

在高速数据中心与云计算网络架构中，高带宽、低延迟的高速线缆组件成为服务器、交换机和存储设备之间互联的重要基础。由 3M 推出的 9V4-S3L-VAR-1.00 QDD ASSY 属于400G高速直连铜缆组件（DAC），主要面向高密度数据中心架构和Top-of-Rack交换架构应用。该型号基于QSFP-DD接口标准设计，可实现服务器到交换机之间的高速互联，并在空间受限的机柜环境中保持良好的布线灵活性和信号完整性。
一、产品特点与技术参数
9V4-S3L-VAR-1.00 QDD ASSY 属于3M 9V系列400G DAC直连铜缆组件，采用Twin Axial高速双轴电缆技术，具备较高的带宽能力和良好的抗干扰性能。
主要技术特点：
• 接口类型：QSFP-DD（76位接口）
• 线缆长度：约1.0 m
• 连接方式：Plug to Plug（公对公）
• 数据速率：最高支持400Gbps高速传输
• 线规：约30 AWG
• 锁扣方式：Push-Pull锁扣结构
• 典型应用：服务器—交换机、服务器—存储设备互连
该系列DAC线缆具备柔性双轴结构，可在机柜内部进行折叠或紧密布线，对信号完整性影响较小，非常适合高密度机架环境。同时其被动式铜缆方案在短距离连接场景中具备成本优势，是数据中心400G互联的常见解决方案。
二、选型和兼容与替代方案参考及建议
在实际网络设备部署中，工程师通常会根据接口标准、线缆长度以及传输协议来选择DAC组件。对于 9V4-S3L-VAR-1.00 QDD ASSY，在选型与替代方面可参考以下建议：
1、接口标准兼容
• 需满足 QSFP-DD MSA 规范
• 支持400G Ethernet及IEEE 802.3cd相关协议
• 确认设备端口是否为QSFP-DD
2、长度规格选择
同系列常见长度包括：
• 0.75m
• 1.0m
• 1.25m
• 1.5m
• 2.0m
在机柜内短距离互联场景中，可根据机架结构选择合适长度，避免冗余布线。
3、国产兼容替代方案建议
对于需要降低成本或提升供应链稳定性的项目，可以考虑国产兼容DAC线缆组件方案。替代方案在设计时通常需要重点关注：
• 接口尺寸及机械结构完全兼容QSFP-DD
• EEPROM编码兼容主流交换机品牌
• 信号完整性（SI）与插入损耗控制
• 高速双轴线材质量与屏蔽性能
• 批量一致性和可靠性测试
通过以上关键参数匹配，可实现对3M同型号DAC组件的兼容替代，在数据中心建设与设备互联项目中提供更具成本优势的解决方案。
3M 9V4-S3L-VAR-1.00 QDD ASSY 是一款面向400G高速网络应用的QSFP-DD直连铜缆组件，具有高速传输能力、良好的信号完整性以及灵活布线等优势，广泛应用于数据中心服务器与交换机之间的短距离互联场景。在高速网络不断升级的背景下，围绕该类高速DAC线缆进行兼容与替代方案开发，也成为许多系统集成商和设备厂商关注的重要方向。
如果您正在寻找 3M品牌高速连接器及线缆组件的兼容或国产替代方案，我们长期专注于该品牌连接器与线缆组件的国产替代研究及应用方案开发。如您对相关产品感兴趣或有采购需求，欢迎联系：张经理 18665383950（微信同号），期待与更多客户及行业伙伴深入交流合作。
